Diese Gitterzäune sind sehr ästhetisch und dezent im Aussehen. Echte Hingucker im Garten, die dem natürlichen Grün unserer Natur trotzdem nicht die „Show“ stehlen. Pantanet® Gitter bestehen aus verzinkten punktgeschweißten Drähten die anschließend grün RAL 6073 (Family und Essential) oder anthrazit BF 701611 (Pantanet Essential) Polyester beschichtet werden. Dieser Vorbehandlungsprozess garantiert eine perfekte Haftung der PVC-Beschichtung auf der Produktoberfläche und garantiert dadurch eine sehr langen Lebensdauer des Produktes. Die horizontalen Drähte haben bei jeder Masche eine Krippung. Zur Erhöhung der Stabilität ist oben ein zusätzlicher horizontaler Draht eingeschweißt (Essential). Bei den Family-Gittern haben die horizontalen Drähte an jeder Masche eine Klemme und von oben und unten wird das Gitter mit einem zweiten Kantendraht verstärkt. Das Pantanet® System ist ein komplettes Gittersystem in verschiedenen Höhen auf der Rolle geliefert. Zur Montage ist nur sehr wenig Zubehör erforderlich. Für dieses Zaunsystem sind auch Flügel- oder Schiebetore verfügbar.

Montageanleitung zu Bekaclip Pfosten von Betafence

Zaunpfosten Bekaclip®

Die geschweißten Pfosten sind innen und außen verzinkt (mit einer Mindestzinkauflage von 275 g/m2 gemäß Euronorm 10147), passiviert, mit Polyester beschichtet (mit einer Mindestschichtstärke von 60 Mikron) und mit einer Kunststoffkappe versehen. Der Bekaclip® Zaunpfosten besteht aus Kunststoff und ist mit Stahldrähten verstärkt. Die schnelle und unkomplizierte Montage auf die Bekaclip® Pfosten mit Montageflansch ermöglichen einen optimal gespannten Gitterzaun. Das spannen der Gitterzaunes erfolgt mit dem Spannkamm inkl. 8 Zinken. Der Gitterzaun wird mittig am Pfosten gespannt und mit Edelstahl-Clipsen an diesem fest geklammert bzw. befestigt. Der überstehende Gitterzaun wird einfach mit einer Beißzange passend abgetrennt. Nach dem kompletten abspannen des Gitterzaunes werden die Querdrähte mit Edelstahlclipsen, hierzu wird eine spezielle Clipse Klammerzange benötigt, an allen Zaunpfosten fest geklammert.

Pantanet® Family, Essential sowie Fortinet® Protect

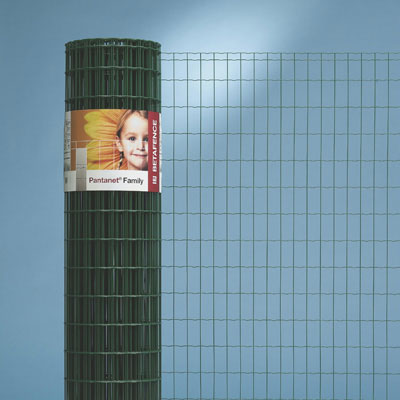

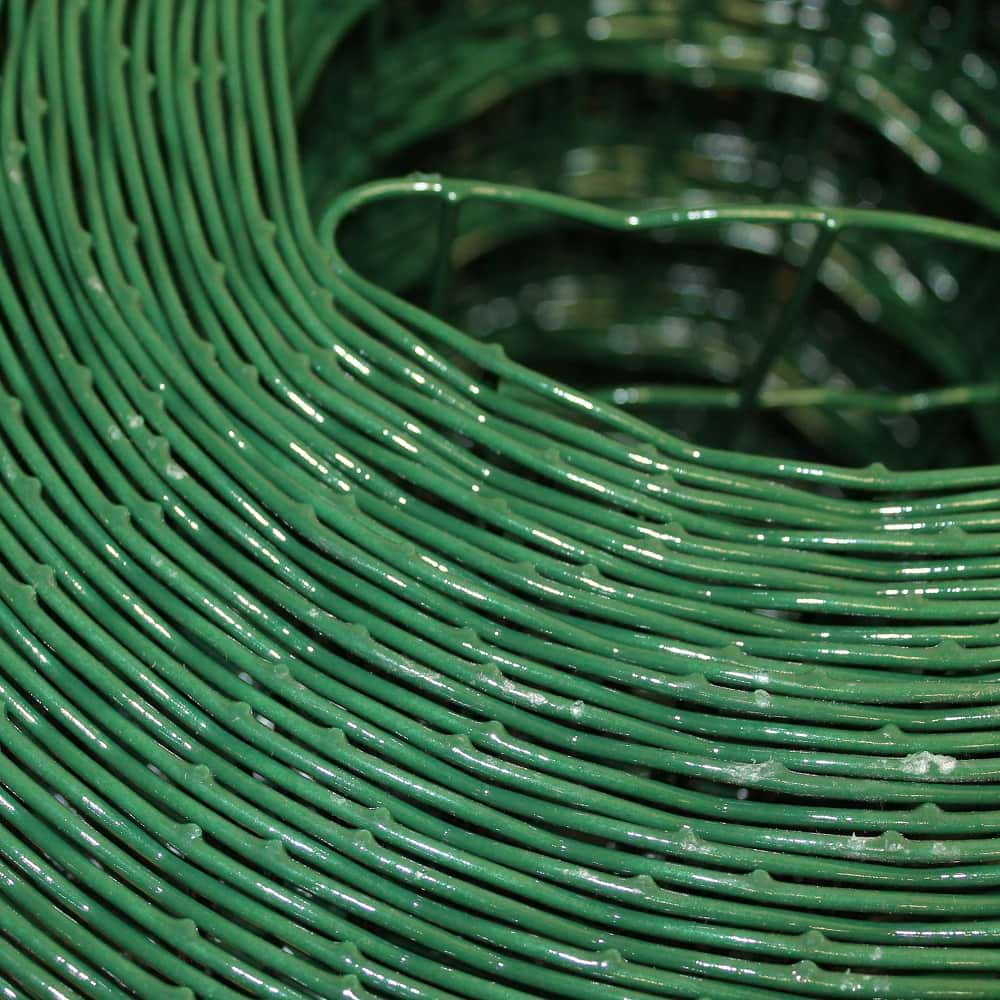

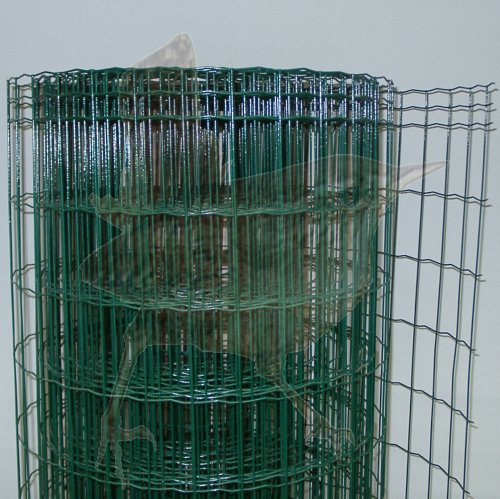

Pantanet® Gitter Family

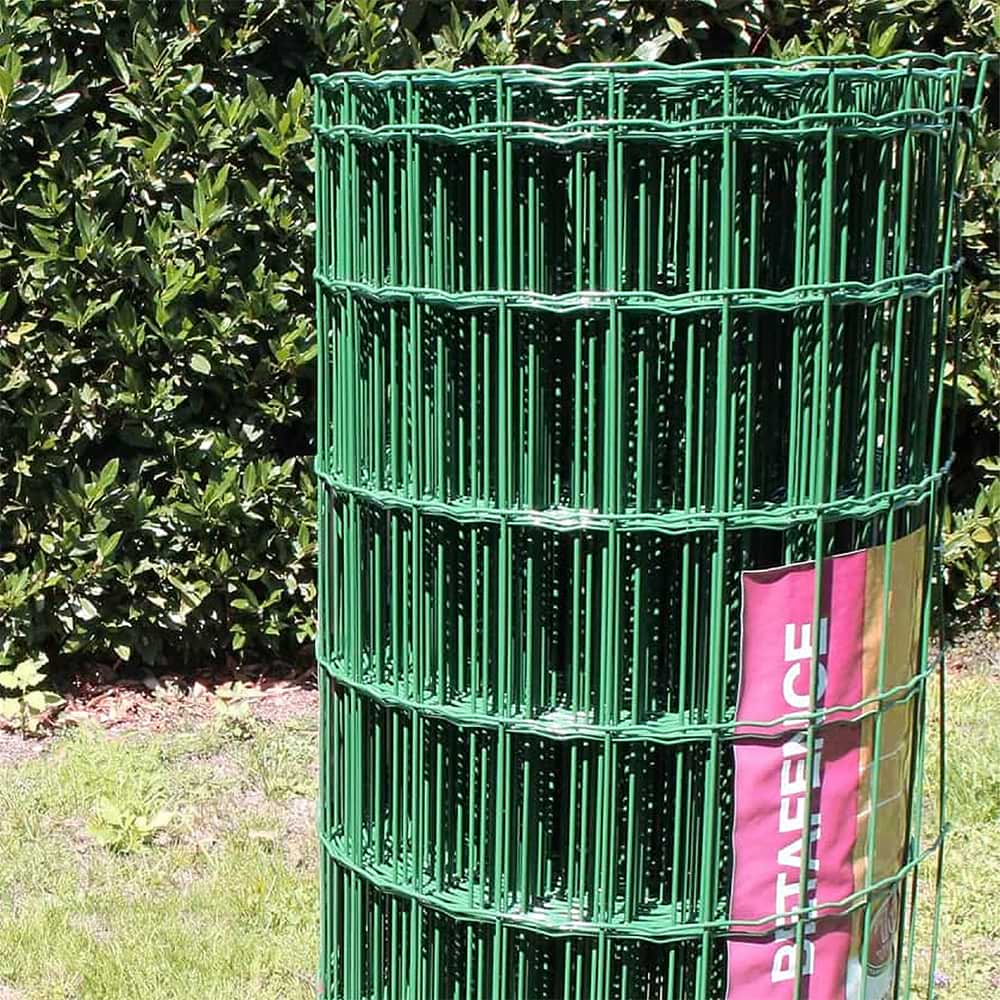

Pantanet® der Gitterzaun auf der Rolle

Tabelle lässt sich horizontal scrollen

Höhe der Rolle 25,4 x 50,8 mm 101,6 x 50,8 mm 25,4 x 50,8 mm Ausführung grün RAL 6073 Ausführung anthrazit metallic BF 701611
610 mm 1te Reihe 2te - 7te Reihe 8te Reihe [11640] Rolle
[20406] Meter
[21894] Rolle
[21906] Meter
810 mm 1te Reihe 2te - 9te Reihe 10te Reihe [11641] Rolle
[20407] Meter
[21895] Rolle
[21907] Meter
1020 mm 1te Reihe 2te - 11te Reihe 12te Reihe [11642] Rolle
[20408] Meter
[21896] Rolle
[21908] Meter
1220 mm 1te Reihe 2te - 13te Reihe 14te Reihe [11643] Rolle
[20409] Meter
[21897] Rolle
[21909] Meter
1520 mm 1te Reihe 2te - 16te Reihe 17te Reihe [11644] Rolle
[20410] Meter
[21898] Rolle
[21910] Meter
1830 mm 1te Reihe 2te - 19te Reihe 20te Reihe [11645] Rolle
[20411] Meter
[21900] Rolle
[21911] Meter
2030 mm 1te Reihe 2te - 21te Reihe 22te Reihe [11646] Rolle
[20412] Meter
[21899] Rolle
[21912] Meter

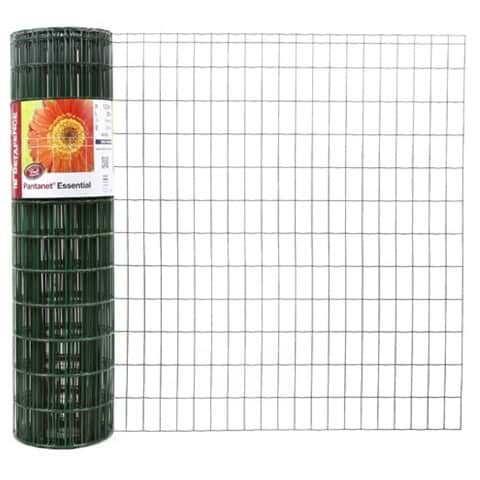

Gitterzaun Pantanet® Essential

Der Gitterzaun Pantanet® Essential besteht aus verzinkten Drähten, punktgeschweißt und anschließend grün BF6073 - Metallic-Anthrazit BF7016M Polyesterbeschichtet. Die oberste Maschenreihe wird bei 25,4 mm, von der Oberseite gemessen, mit einem zweiten Kantendraht verstärkt.
Die Maschenweiten betragen generell 101,60 x 50,80 mm.

• senkrecht lichte Maschenweite 101,60 mm
  senkrechter Draht 2,10 mm Drahtstärke
  senkrechter Draht 400 N/mm² Zugefestigkeit

• waagerecht lichte Maschenweite 50,8 mm
  waagerechter Draht 2,20 mm Drahtstärke
  waagerechter Draht 700 N/mm² Zugefestigkeit

Pantanet® Family, Essential sowie Fortinet® Protect Montageanleitung zu Bekaclip Pfosten von Betafence Pantanet® Essential, Gitterzaun auf Rolle im Onlineshop

Tabelle lässt sich horizontal scrollen

Höhe der Rollen 25,4 x 50,8 mm 101,6 x 50,8 mm Ausführung grün RAL 6073 Ausführung anthrazit RAL 7016
810 mm 1te Reihe 2te bis 8te Reihe [27323] Rolle
[27334] Meter
-----
1020 mm 1te Reihe 2te bis 10te Reihe [27324] Rolle
[27333] Meter
[27328]
[27336]
1220 mm 1te Reihe 2te bis 12te Reihe [27325] Rolle
[27332] Meter
[27329]
[27337]
1520 mm 1te Reihe 2te bis 15te Reihe [27326] Rolle
[27331] Meter
[27330]
[27338]

Bekaclip® Pfosten mit Pantanet® oder Fortinet® Gitterzaun selber bauen

Schritt 1
Fundamente ausheben
 Gartenzaun Pfosten einbetonieren
Schritt 2
Hakenschraube Strebe
 Zaunpfosten einbetonieren
Schritt 3
Pfosten setzen
 Zaun mit Flachstahl an Pfosten
Schritt 4
Streben montieren
 Zaunpfosten Bekaclip verbinden
Schritt 5

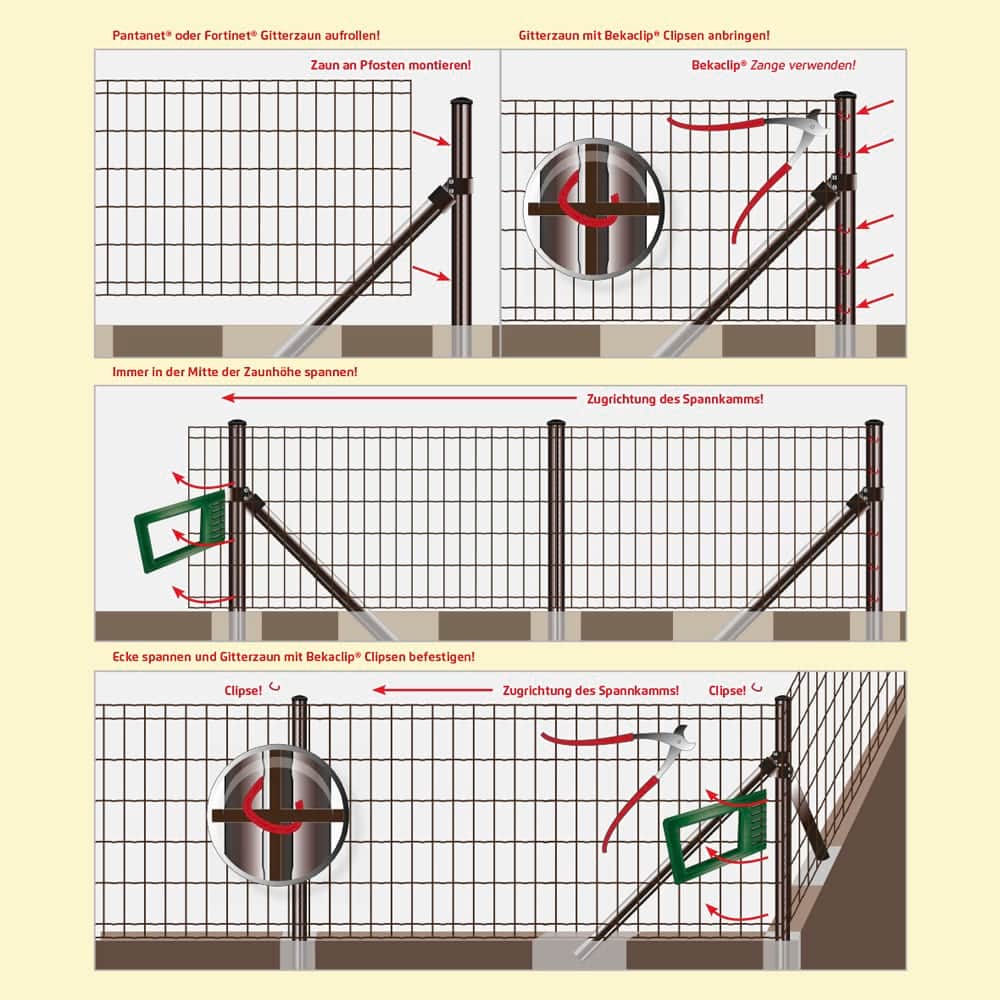

Zaungitter anbringen
 Fortinet Gitterzaun auf Rollen
Schritt 6

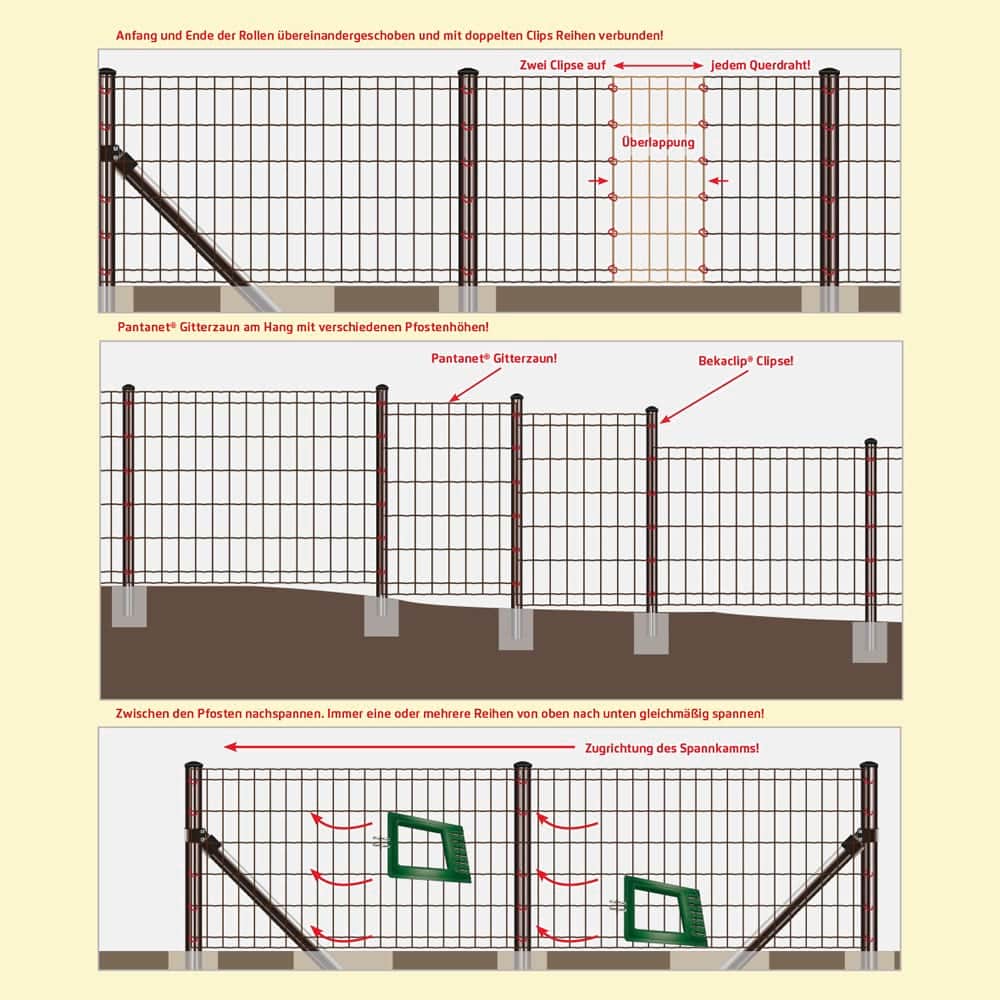

Höhenversatz spannen
 Gitterzaun Pantanet Family Zaunmontage

Bekaclip® Pfosten mit Pantanet® oder Fortinet® Gitterzaun selber bauen

Aufbauzeit ca. 3 Stunden
Sie möchten Bekaclip® Pfosten mit Pantanet® oder Fortinet® Gitterzaun selber bauen. Die Pfostenfundamente werden von der Fundamentmitte aus gemessen. Wir empfehlen alle 2,5 Meter einen neuen Pfosten zu setzen.
Notwendige Bauteile
Pfosten.
Strebenschelle.
Clipse.
Clip Zange.
Bodenplatte.
Pantanet® oder Fortinet® auf Rolle.
Strebe mit Strebenkappe.
Hakenschraube.
Abdeckkappe.
Spannkamm.
Seitenschneider oder Zange.
Spaten.
Eisen, Hammer, Richtschnur.

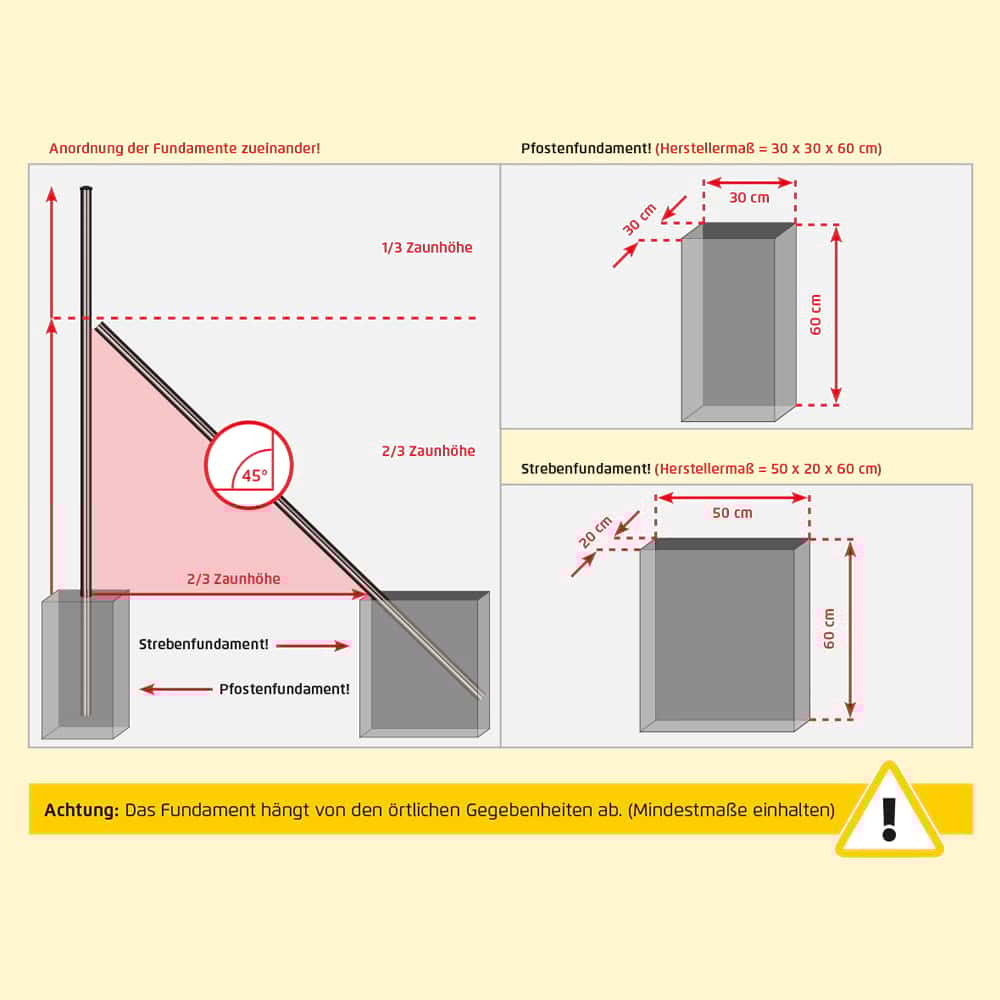

Fundamente ausheben

Bekaclip® Pfosten benötigen ein Pfostenfundament. Entweder errichten Sie den Zaun auf einem bestehenden Fundament und schrauben die Pfosten mit den dazugehörigen Bodenplatten auf oder Sie heben dafür neue Fundamentlöcher in den angegebenen Maßen aus. Zu beachten ist dabei, dass die Pfosten 55 cm tief in das Fundament eingebunden werden. Die Pfostenfundamente werden von der Fundamentmitte aus gemessen. Wir empfehlen alle 2,5 Meter einen neuen Pfosten zu setzen, unabhängig von der Länge des Zauns. Um die Stabilität der Zaunanlage zu gewährleisten, befolgen Sie das Herstellermaß für die Fundamente (Die Mindestangabe ist dabei regional variabel). Den Standort des Strebenfundaments ermittelt man durch die Pfostenhöhe. Die Streben werden immer im 45° Winkel anmontiert. Der Rand des Fundamentes befindet sich dabei soweit vom Pfosten entfernt wie dieser hoch ist, abzüglich der 50 cm die im Fundament eingebunden werden. Beispiel bei einer Zaunhöhe von 175 cm: Pfostenhöhe = 230 cm, minus einbetonierter 55 cm = 175 cm, Strebenwinkel 45°, Entfernung zum Strebenfundament = 175 : 3 x 2 cm = 117 cm.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/gartenzaun-pfosten-einbetonieren-detail.jpg

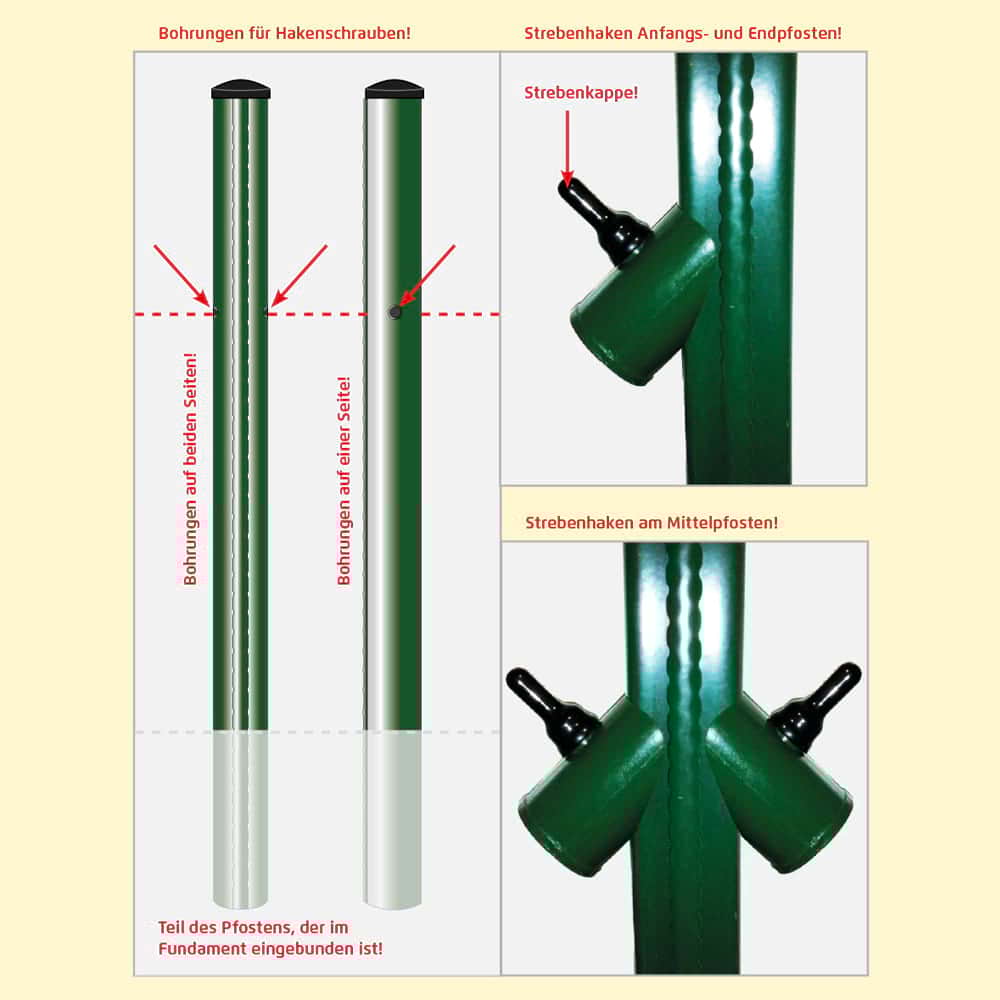

Löcher vorbohren für Strebenkappen mit Hakenschrauben

Bekaclip® Pfosten haben werksseitig noch keine Bohrung für die Befestigung der Strebenkappen und der dazugehörigen Hakenschrauben. Die Bohrungen für die Strebenkappe machen Sie, bevor der Pfosten im Fundament verankert wird. Die zweite Bohrung wird gegenüber der ersten vorgenommen (bei Eckpfosten im errechneten Winkel), auf der gleichen Höhe. Das betrifft jeweils die Pfosten in der Mitte, alle 25 Meter und die Eckpfosten. Bei den Anfangs- und Endpfosten ist nur eine Bohrung im Pfosten nötig. Bei den doppelt verstrebten Pfosten benötigen Sie zwei Bohrungen. Beachten Sie bei den Eckpfosten auch den Winkel des Zaunverlaufs. Durch genaues Ausmessen und Anzeichnen der Bohrlöcher gelingt eine exakte Bohrung. Bevor Sie die Streben anbringen, wird die Strebenkappe aufgesteckt. Zum montieren der jetzt kompletten Strebe an den Pfosten, wird die Hakenschraube zuerst von unten durch das Loch in der Strebenkappe geführt. Das Gewinde und die Mutter der Schraube befinden sich jetzt oben auf der Kappe. Den Haken der Schraube stecken Sie durch das vorgebohrte Loch im Pfosten. Nun liegt die Streben locker auf dem Pfosten auf und kann mittels Mutter fixiert werden.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/zaunpfosten-einbetonieren-detail.jpg

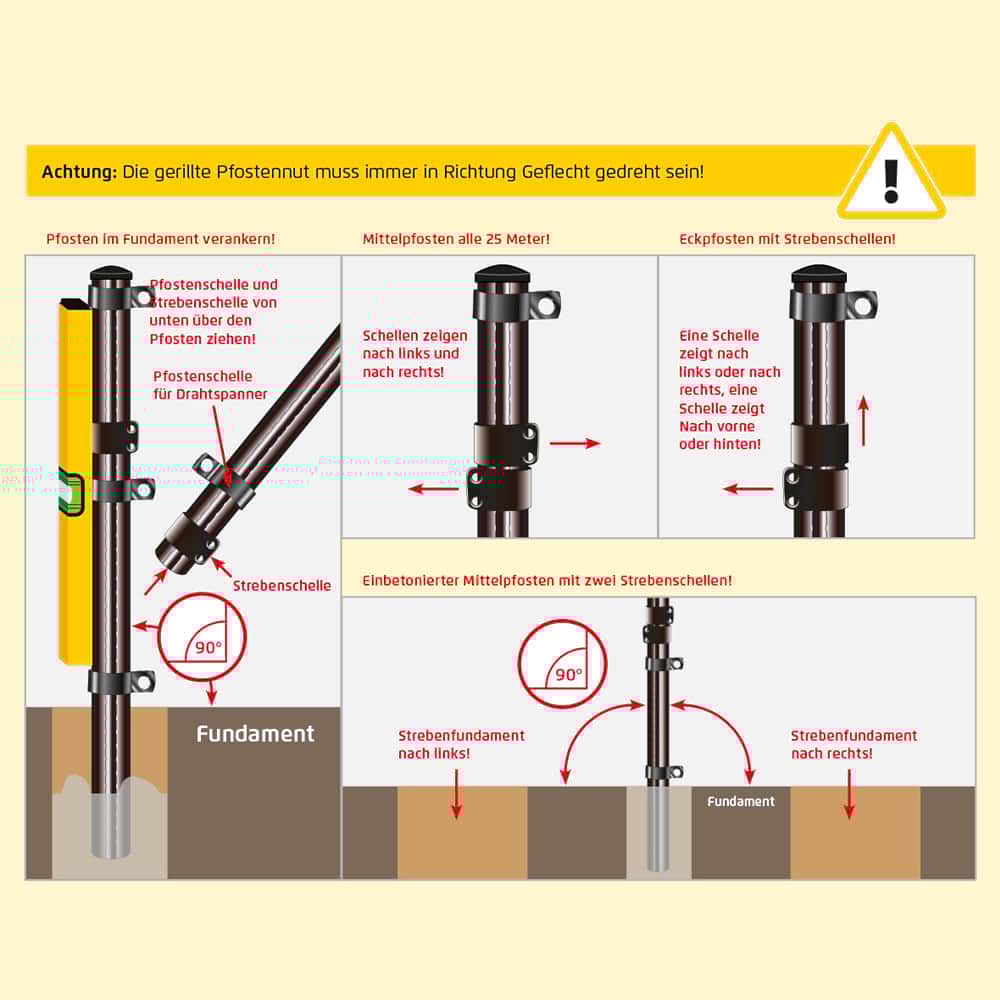

Pfosten setzen

Beim Verankern der Pfosten im Fundament ist es wichtig, diese mit einer Wasserwaage im 90° Winkel auszurichten. Prüfen Sie auch die Höhen der einzelnen Pfosten zueinander. Die Anfangs-, End- und Eckpfosten und die Mittelpfosten alle 25 Meter, werden vor dem Einbetonieren mit Streben- und Pfostenschellen versehen, die von unten über den Pfosten gezogen werden. Sie lassen sich drehen und stufenlos in die gewünschte Position schieben. Die Schellen können auch nachträglich an den Pfosten montiert werden, wenn man dazu die Pfostenkappe demontiert. Bei Anfangs- und Endpfosten benötigen Sie jeweils eine Strebenschelle, die über den Pfosten gezogen und montiert wird. Bei Mittelpfosten alle 25 Meter und bei Eckpfosten benötigen Sie jeweils zwei Strebenschellen, da dort in zwei Richtungen verstrebt wird. Pfostenschellen benötigen Sie, je nach Zaunhöhe, mindestens drei pro Pfosten (generell ab 1750 mm vier Pfostenschellen).
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/zaun-mit-flachstahl-an-pfosten-detail.jpg

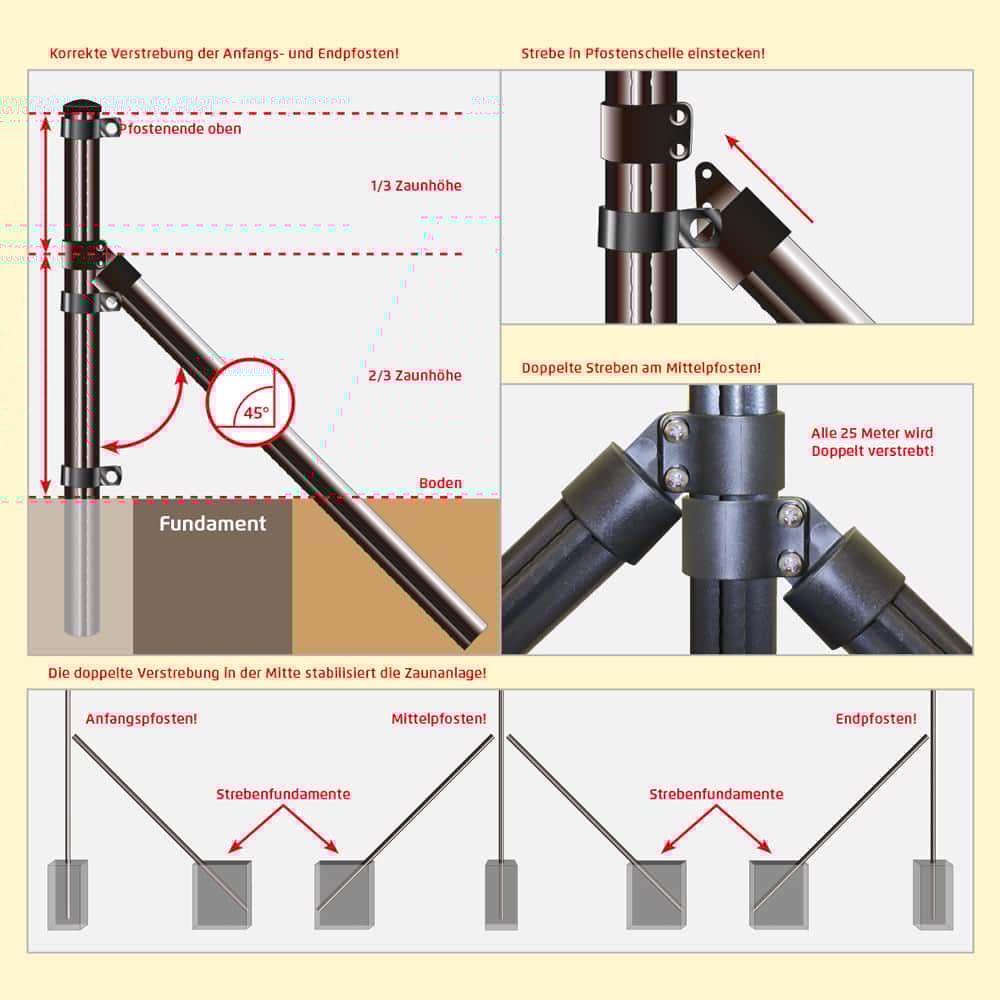

Streben montieren
