Mit TÜV - Abnahme - Bescheinigung für die Schalldämmung, entsprechend der Verordnung zur Durchfü hrung des Bundesemmissionsschutzgesetzes.

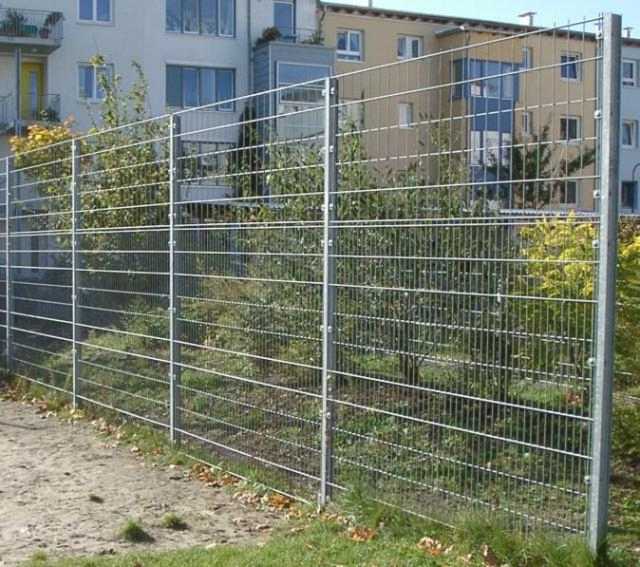

Stahlgitter

aus kreuzweise stark punktgeschweißten Stahdrähten mit Verstärkungsdoppeldrähten beidseitig der Vertikaldrähte angeordnet. An den beiden Gitterenden sind je zwei Vertikaldrähte in 8,0 mm stä rke eng zueinander geschweißt zur Aufnahme der Befestigungsschrauben.

Drähte

Doppelt gezogene Rundstahldrähte horizontal 8,0 mm, vertikal einfach 6,0 mm.
Sie bieten der aggressiven Luft die kleinste Angriffsfläche und regnen schnell ab. Daher sind sie schnell trocknend und mit geringen Ablagerungen belegt. Durch die Rundungen besteht keine Verletzungsgefahr.

Maschen

Untere Gitter bis zu einer Höhe von 2000 mm ; 50 x 200 mm und darüber 100 x 200 mm.
Als Tischtennisballfang Maschen 34 x 200 mm, Masche aufrecht.

Pfosten

aus INP - Stahl in nach statischer Berechnung erforderlichen Dimensionen.

Gitter-/ Pfostenverbindung

über Befestigungswinkel, die an den Pfosten angeschraubt werden. Die Gitter werden mit den zwei engen Vertikaldrähten, welche die Enden der Gitter zusätzlich verstärken, am anderen Schenkel der Befestigungswinkel kraftschlüßig verschraubt.

Ballfang Typ B.i.

Ballfang mit Isolierung des Körperschalls. Zur Isolierung der Pfosten untereinander werden Dä mpfungspuffer aus nicht alterndem Gummi einseitig zwischen Pfosten und Befestigungswinkel befestigt. Hierdurch sind mit größter Wirkung die Körperschallübertragungen unterbrochenund die Lärmentwicklung auf ein Minimum reduziert.

Ballfang Typ B.v.

Die Ausführung B.v. hat verstärkte Pfosten zur Aufnahme der horizontalen Krä fte bei einer Begrünung der Ballfanggitter.
