Wandanschlussplatten für Torkloben M20
Artikelnummer:
26812
EAN-Nr:
4250626687468
Produktinformationen zu "Wandanschlussplatten für Torkloben M20"

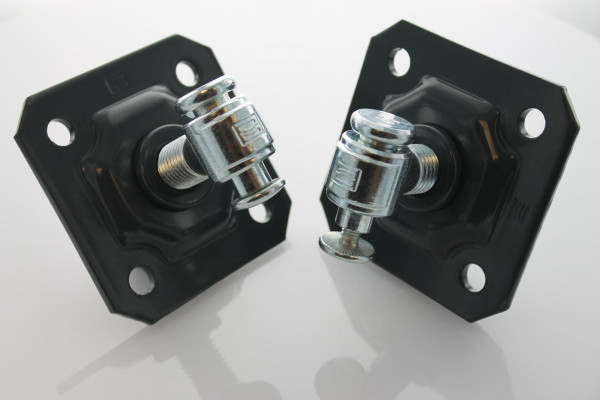

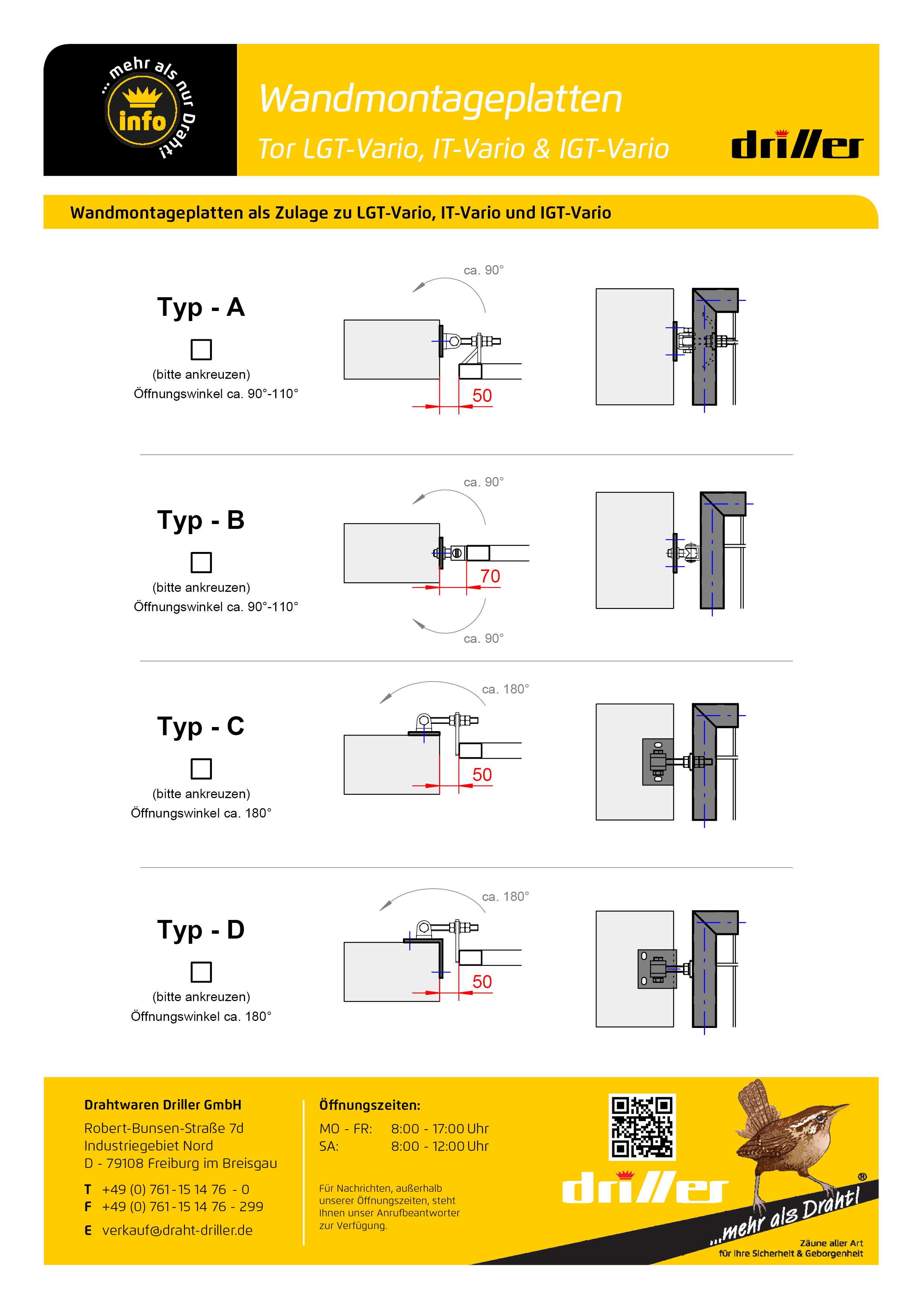

Wandanschlussplatten (komplettes Set á 2 Stück) für die Montage von Torkloben / Torgehänge direkt an ein vorhandenes Mauerwerk.
Torbänder werden über die Wandanschlussplatten direkt an das Mauerwerk bzw. an den Betonpfosten angeschaubt.
Torbänder werden über die Wandanschlussplatten direkt an das Mauerwerk bzw. an den Betonpfosten angeschaubt.
| Anschraubplatte - Größe: | 100 x 100 mm |
|---|---|
| Plattenstärke: | 5,0 mm |
| Gewinde für Torkloben (1 Stück): | M20 |
| Bohrlöcher für Wandbefestigung (4 Stück): | 11 mm |
| Bohrloch Mitte / Bohrloch Mitte: | 67 mm |
Torkloben
| Gewinde: | M20 |
|---|---|
| Gesamtlänge: | 80 mm |
| Gewindelänge: | 45 |
| Ausführung: | verzinkt |
Bolzen schraubbar
| Gesamtlänge: | 35 mm |
|---|---|
| Durchmesser: | 15 mm |
| Ausführung: | verzinkt |
HINWEIS
Bitte bedenken Sie, dass der Bolz schraubbar ist. Das heißt, dieser kann in der Tiefe verstellt werden.
Daher müssen Sie im Betonpfosten, an der Stelle des Torklobens ein entsprechend großes und tiefes Loch einbohren!
Leider gibt es zu diesem Produkt noch keine Bewertungen.
FAQs
Bei diesem L-Band ist das Dornmaß (Zapfenmaß) ca. Ø 11 mm x 30 mm.
Die Steigung der Torflügel kann je nach Positionierung dieser in der Lochplatte eingestellt werden. Je näher die Aufnahme am Pfosten eingestellt wird um so geringer ist die Steigung und je weiter außen diese verbaut wird um so größer ist die Steigung.
Der Hersteller hat hierzu auch immer praktische Montagevideos, welche den Aufbau und das System gut erklären.
Der Abstand Rahmen-Pfosten ist im geschlossenen Zustand der Toranlagen immer parallel.
